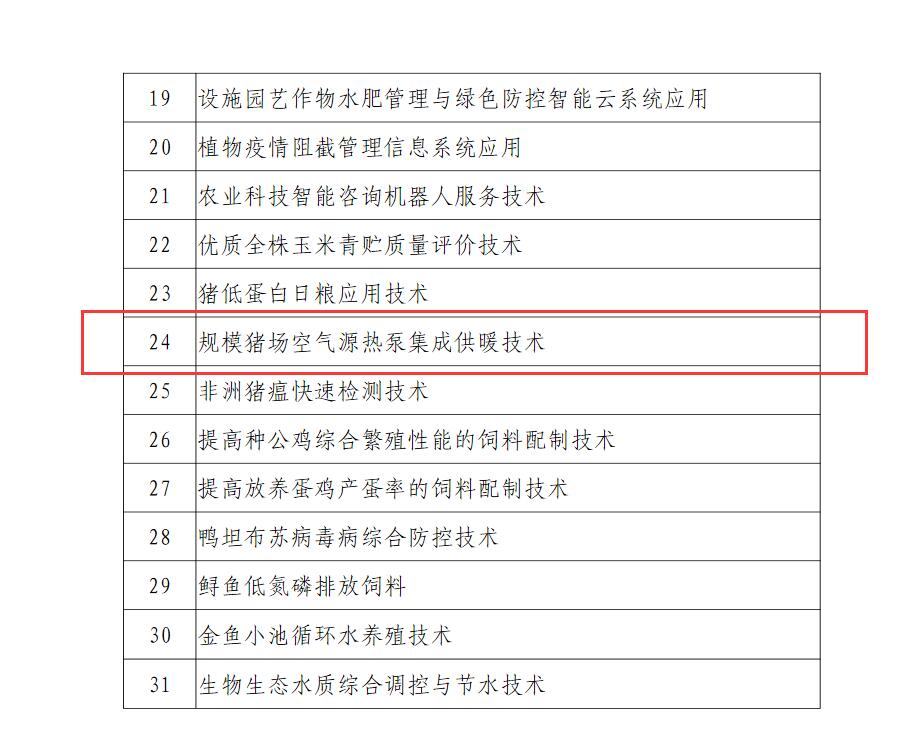

北京市農業農村局印發了《2020 年北京市農業主推技術推薦目錄》，目錄中市農業農村局組織遴選了2020 年農業主推技術31 項，而“規模豬場空氣源熱泵集成供暖技術”獲得肯定和推廣。

1、規模豬場空氣源熱泵集成供暖技術概述：

空氣源熱泵根據逆卡諾循環原理工作。熱泵系統通過電能驅動壓縮機做工，利用空氣中的熱量作為低溫熱源，使吸熱工質產生循環相變，經過系統中的冷凝器或蒸發器進行熱交換，將能量提取或釋放到水中的一個循環過程。

眾所周知，空氣源熱泵受環境溫度、氣候的影響大，隨著溫度的降低，機組制熱量隨之衰減，尤其是北方冬季極端惡劣天氣。但空氣源熱泵的技術也在不斷提升和改進！

在普通空氣源熱泵的基礎上增加了“噴氣增焓”系統，在環境溫度大幅下降時制熱量衰減極小，充分保證制熱效果，機組在零下25℃可以正常運行，此機組稱為“超低溫空氣源熱泵機組”。

通過研究發現：北京的保溫節能改造保育豬舍在空氣源熱泵供應45℃熱水地面供暖時，豬舍地面溫度在無豬時約為27℃，有豬時增加2-3℃，可以滿足保育豬的溫度需求。

空氣源熱泵在冬季供暖季的平均COP約為2.86，相比于直接電供暖可節能減排65%。

因為煤改電或煤改氣引起“氣荒”，LNG大幅度漲價，電價較液化天然氣LNG更為穩定。因此，空氣源熱泵供暖為禁煤供暖后保育豬舍供暖的首選方案。

2、規模豬場空氣源熱泵集成供暖技術要點：

一）豬舍供暖供水溫度

豬舍供暖宜采用45℃左右的熱水供暖，豬舍末端宜采用地面供暖。

二）管道保溫要求管道進入豬舍供暖部位前均應保溫，保溫層要求橡塑保溫材料不低于4厘米厚。

三）不保溫豬舍供暖改造前宜先做保溫節能改造，節能改造要求如下：原有24墻或37墻保溫節能改造做法：

• 1.涂料飾面；
• 2.抹3-5毫米厚DBI干拌砂漿中間壓入一層玻纖網格布；
• 3.DEA砂漿粘貼90-100毫米厚B1級擠塑聚苯板，并加錨栓，每平方米>4個；
• 4.基層墻面刷界面劑（墻面不平時用DP水泥砂漿抹平）；其中擠塑聚苯板參數：密度22-35千克/立方米，導熱系數：0.032W/（m·K）；
• 5.除對舊豬舍墻體進行外保溫節能改造之外，還需對舊豬舍的窗戶、屋頂或天棚進行節能診斷，使豬舍的外窗、屋頂（天棚）的傳熱系數通過節能改造后不大于1.8W/（㎡·K）和0.30W/（㎡·K）。

四）保育豬舍供暖熱負荷估算

保溫節能改造后的保育豬舍熱負荷可按照40w/m2計算，不保溫改造的熱負荷按照70w/㎡配置。

五）供暖設備

供暖熱源選擇空氣源熱泵，空氣源熱泵的選擇可以按照-7℃工況參數選擇，如5匹設備-7℃時制熱量約為10kw。

適宜區域：北方禁煤采暖地區。

注意事項：設計安裝供暖設備之前需向當?shù)赜秒娭鞴懿块T申請用電負荷，使用過程中需注意用電安全。

空氣源熱泵供暖適宜采用地面養殖方式的保育豬舍。
