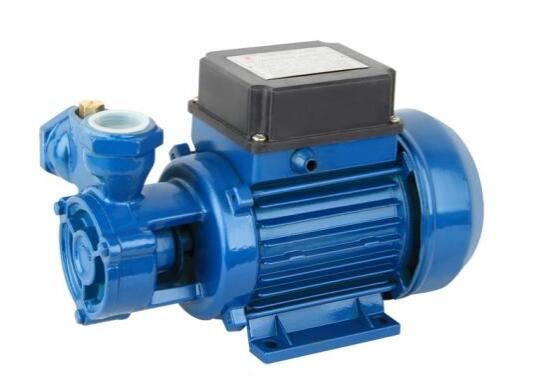

水泵作為中央空調水系統的重要組成部分，在選擇上多大才合適？如果設計選取的水泵揚程過大，富裕的揚程將導致?lián)Q取流量增加，流量增加又使得水泵噪音加大，此外還容易導致電機負荷、電流變大，引起電機燒機等問題。如果選擇過小，又會導致末端冷凝量不足，影響制冷效果，今天，小編針對空調的水泵選型計算進行詳細分析，讓你十分鐘全面學會空調水泵的選型。

空調水泵的選型計算可以直接用計算公式估算，估算分的細致些、考慮的內容全面些就是精確的計算。選型計算一般包括水泵流量計算，水泵揚程簡易估算法，空調水泵揚程實用估算方法等。具體選型算法如下：

1、水泵流量的確定

流量是選水泵的重要性能數據之一，它直接關系到整個裝置的的生產能力和輸送能力。 設計院工藝設計中通常會算出泵正常、最小、最大三種流量。選擇泵時，以最大流量為依據，兼顧正常流量，在沒有最大流量時，通?？扇≌Ａ髁康?.1倍作為最大流量。

水泵水流量：一般按照產品樣本提供數值選取水泵的流量（例如流量可選空氣源機組額定流量的1.1～1.2倍（單臺取1.1，兩臺并聯取1.2）或按照如下公式進行計算：

Q=1.163L*ΔT

---Q為空氣源主機制冷量

---L為系統冷卻水流量

---ΔT為系統溫差

L(m3/h)= Q(kW)/（4.5~5）℃x1.163X(1.1~1.2)

2、水系統水管管徑的計算

在空調系統中所有水管管徑一般按照下述公式進行計算：

D(m)=√L(m³/h) /0.785x3600xV(m/s)

L----所求管段的水流量（第一步已計算出）

V----所求管段允許的水流速

流速的確定：一般，當管徑在DN40到DN50之間時，流速推薦值為1.0m/s左右；當管徑小于DN40時,推薦流速應小于0.8m/s；管徑大于DN50時，流速可再加大。進行計算是應該注意管徑和推薦流速的對應。

>>>>目前管徑的尺寸規格有： DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80.......

>>>>注意：一般，選擇水泵時，水泵的進出口管徑應比水泵所在管段的管徑小一個型號。例如：水泵所在管段的管徑為DN25,那么所選水泵的進出口管徑應為DN20。

3、水泵揚程的確定

空調水泵揚程的組成：

Hmax=△P1+△P2

---△P1為管路的沿程阻力。

---△P2為管路的局部阻力。

（1）系統沿程阻力

沿程壓力損失是指在管道中連續的、一致的壓力損失，一般要找出管路中的最不利環路，管網系統中最遠的，阻力最大的分支管環路稱管網系統中的最不利環路。

△P1=最不利管路長度*比摩阻

一般按估算可大致取每100米管長的沿程損失為5mH2O

（2）系統局部阻力

局部壓力損失是指管道系統中特殊的部件，由于其改變了水流方向，或使局部水流通道變窄（比如縮徑、三通、閥門、接頭、過濾器等）所造成的非連續性壓力損失，局部阻力主要由以下構成

1.空氣源機組的水阻力：一般為6~8mH2O；（具體值可參看產品樣本）

2.末端設備（空氣處理機組、風機盤管等）表冷器或蒸發器水阻力：一般為5~7mH2O； （據體值可參看產品樣本）

3.回水過濾器阻力，一般為3~5mH2O；

4.閥門（止回閥）水阻力：一般一個為3mH2O；

5.制冷系統水管路三通、接頭等局部阻力損失：一般為3~4mH2O；

綜上所述，根據算出的總阻力取10%的安全系數，則得出水泵的揚程

>>>>注意：揚程的計算要根據制冷系統的具體情況而定，不可隨意照搬經驗值！

4、水泵型號、臺數和備用率的確定

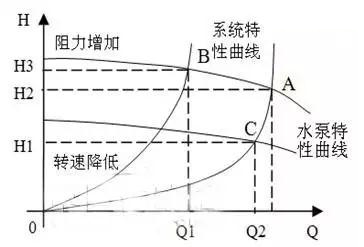

根據上面算出的泵的流量和揚程這兩個主要性能參數，在型譜圖或者系列特性曲線上確定具體型號。操作如下：

利用泵特性曲線，在橫坐標上找到所需流量值，在縱坐標上找到所需揚程值，從兩值分別向上和向右引垂線或水平線，兩線交點正好落在特性曲線上，則該泵就是要選的泵

一般情況下，客戶可提交其“選泵的基本條件”給相應的水泵廠家，由其給予水泵的型號

在家用系統中，對正常運轉的泵，一般只用一臺，因?yàn)橐慌_(tái)大泵與并聯工作的兩臺小泵相當，（指揚程、流量相同），大泵效率高于小泵，故從節能角度講寧可選一臺大泵，而不用兩臺小泵，但遇有下列情況時，可考慮兩臺泵并聯合作：

1、流量很大，一臺泵達不到此流量

2、對于需要有50%的備用率大型泵，可改兩臺較小的泵工作，一用一備
